有機溶剤を使う現場では、蒸気の吸入による健康リスクと、法令違反による指導リスクの両方に備える必要があります。
初めて導入する担当者でも判断できるよう、実務視点で要点を解説します。
有機溶剤と局所排気装置の基礎知識
有機溶剤の危険性と規則の考え方を押さえ、局所排気装置が必要になる基本構造を整理します。

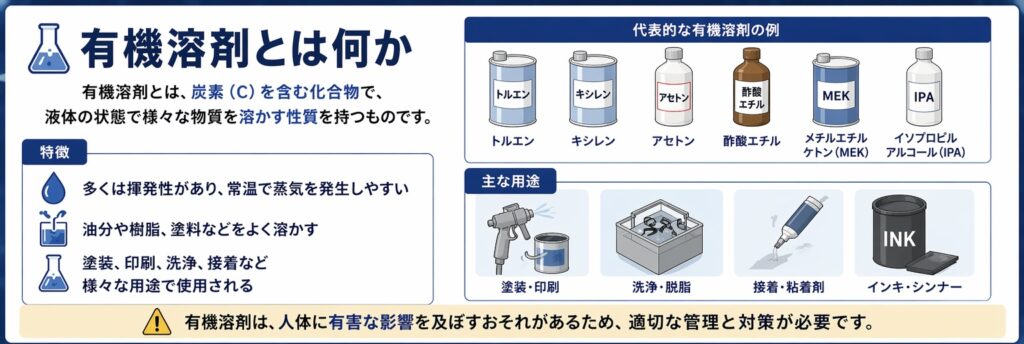

有機溶剤とは何か
有機溶剤とは、塗料・インキ・接着剤・洗浄剤などに含まれる、油脂や樹脂を溶かす揮発性の高い液体の総称です。代表例はトルエン、キシレン、酢酸エチル、MEK（メチルエチルケトン）などで、蒸気が発生しやすい点が特徴です。吸入すると中枢神経への影響や頭痛、めまい、長期的には肝腎機能への負担が問題になります。皮膚からの吸収や脱脂作用による皮膚障害も起こり得るため、換気と保護具の両面で管理が必要です。
有機溶剤中毒予防規則の概要
有機溶剤中毒予防規則（有機則）は、有機溶剤による健康障害を防ぐために、設備対策・作業管理・健康管理などを定めたルールです。対象となる溶剤や作業の区分を踏まえ、局所排気装置などの換気設備の設置、作業環境測定、特殊健康診断、保護具の使用、容器への表示、作業主任者の選任などが求められます。ポイントは「発散を抑え、吸入を防ぐ」ことにあり、設備で低減しきれない分を作業方法と保護具で補完します。現場の運用まで含めた総合対策が前提です。

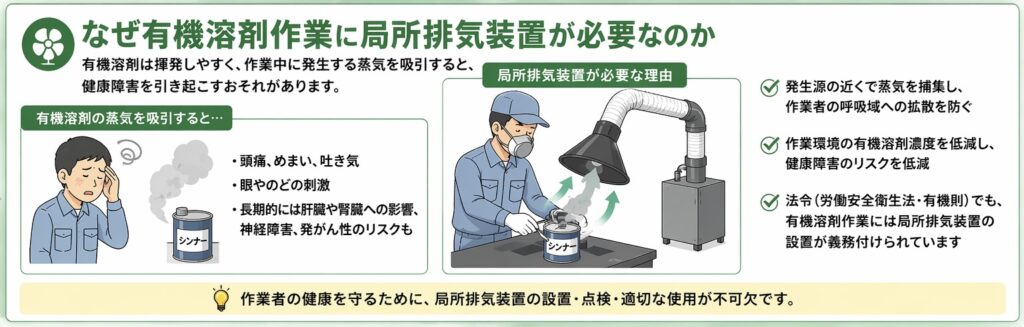

なぜ有機溶剤作業に局所排気装置が必要なのか
有機溶剤は常温でも蒸気が発生し、作業者の呼吸域に入りやすいため、全体換気だけでは濃度が下がりにくいケースが多いです。局所排気装置は、発散源の近くで蒸気を捕集し、作業者に到達する前に除去する考え方です。塗装や拭き取り洗浄のように発散量が多い作業では、部屋全体を希釈するより、発生点を囲う・引くほうが効率的で、濃度のムラも抑えやすくなります。結果として、作業環境測定の区分改善や、臭気・汚れの低減にもつながります。
有機溶剤作業における局所排気装置の法的義務
どの法令が何を求めるかを整理し、設置義務の判断と免除の考え方を分かりやすくまとめます。
労働安全衛生法における位置づけ
労働安全衛生法は、事業者に労働者の安全と健康を確保する義務を課し、その具体策を政令・省令で定めています。有機溶剤作業では、有機則が代表的な根拠となり、リスク低減の中心として換気設備の整備が位置づけられます。単に装置を置くだけでなく、性能が出る設計・施工、点検、記録、教育まで含めて「有効に機能させること」が実務上の要点です。局所排気装置は設備対策の柱であり、現場のリスクアセスメントに基づき優先順位高く検討されます。

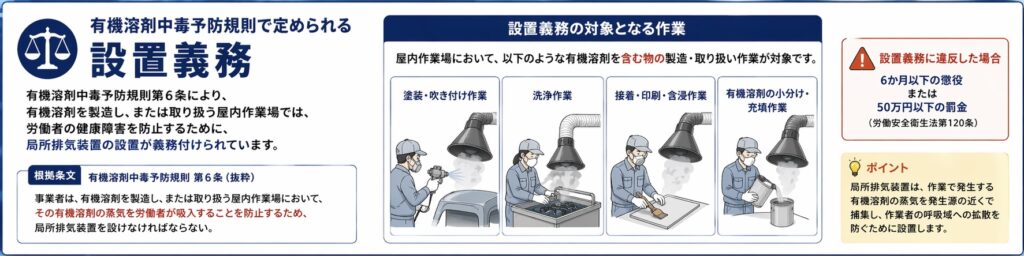

有機溶剤中毒予防規則で定められる設置義務
有機則では、対象作業に応じて局所排気装置やプッシュプル型換気装置などの設置が求められます。基本は、発散源で捕集できる設備を優先し、作業者の吸入を防ぐ設計にすることです。義務の有無は、使用溶剤の種類、作業形態、発散の程度、作業場所の条件などで判断され、単に「換気扇がある」だけでは要件を満たさないことがあります。また、作業環境測定や保護具の運用は、設備とセットで求められることが多く、装置選定の段階で運用設計まで落とし込む必要があります。

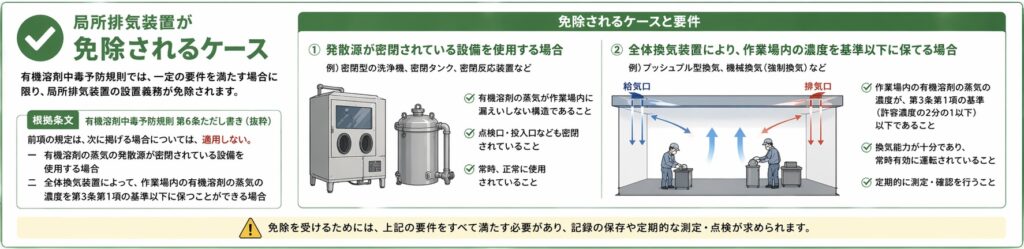

局所排気装置が免除されるケース
局所排気装置が常に必須というわけではなく、発散が極めて少ない、密閉化されている、代替の設備・措置で同等以上の効果が確保できるなど、条件によっては別の方法が認められる場合があります。たとえば、密閉式の装置内で完結し、通常運転で蒸気が作業空間に出ない構造であれば、局所排気の要否が変わることがあります。ただし、免除の可否は「現場の実態」と「同等の効果」を説明できることが前提で、記録や測定結果、手順の整備が求められます。安易な判断は行政指導の原因になります。
有機溶剤用局所排気装置の種類と特徴
代表的な形式を比較し、どのタイプがどの現場に向くかをイメージできるように整理します。

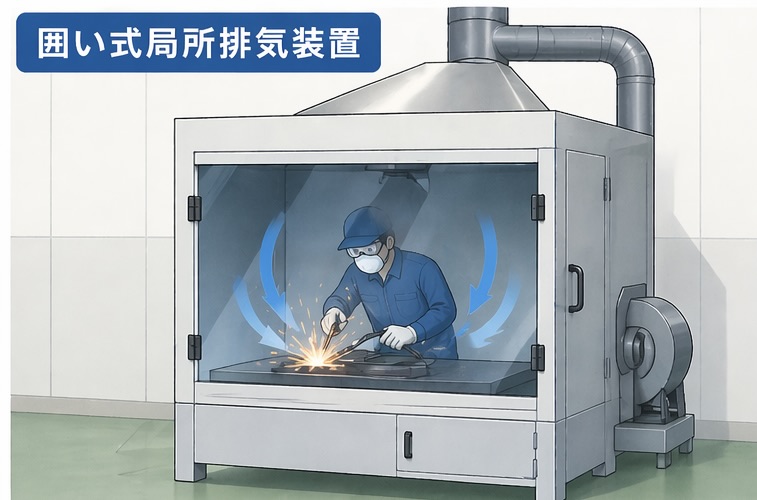

囲い式局所排気装置（ドラフトチャンバー型）
囲い式は、発散源を囲って内部を負圧にし、蒸気を外へ漏らさず捕集する方式です。秤量・希釈・小分け・試験など、発散点が限定される作業に向き、捕集効率を高く取りやすいのが強みです。前面開口からの気流が崩れると漏れやすいため、開口部の扱い、風速の確保、作業者の動きに配慮した運用が重要になります。溶剤の種類によっては耐薬品性や防爆対応も検討が必要です。研究・品質管理・薬品調合など、安定した環境での運用に適します。

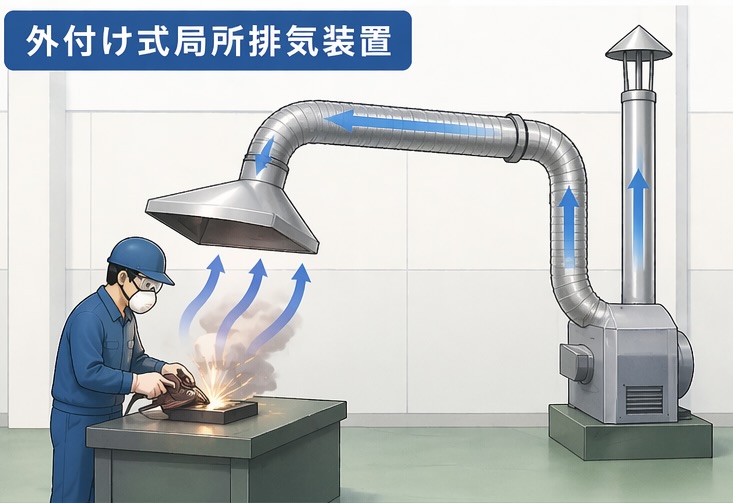

外付け式局所排気装置
外付け式は、フードや吸引アームで発散源近傍の蒸気を吸い込み、ダクトで屋外または処理装置へ排気する方式です。既存ラインへの後付けがしやすく、塗装ブース周辺、洗浄槽、拭き取り作業台など、点在する発散源に柔軟に対応できます。一方で、フード位置がずれると捕集効率が急落するため、作業姿勢と動線に合わせた設計が必須です。ダクト抵抗やファン能力が不足すると性能が出ないため、風量計算と現地調整が品質を左右します。現場での汎用性が高い形式です。
移動式局所排気装置

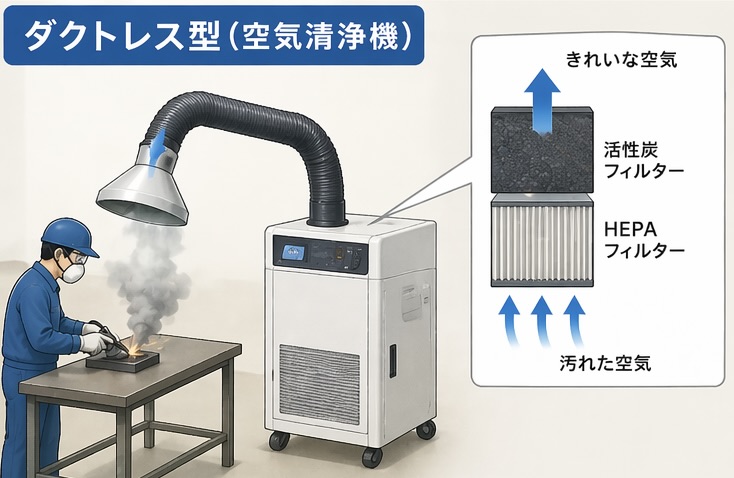

移動式は、キャスター付きの本体とフード（または吸引アーム）を備え、作業場所に合わせて移動できるタイプです。工事が難しい、レイアウト変更が多い、短期間の作業が発生する現場で有効です。局所排気の考え方を手軽に持ち込める一方、設置位置やフード距離の影響を受けやすく、固定式より性能が安定しにくい点に注意が必要です。排気の取り回しや、フィルタ方式の場合は飽和・交換管理も重要になります。緊急対策や暫定運用として導入し、恒久対策へ移行する使い方も多いです。
小型・卓上型局所排気装置
小型・卓上型は、卓上作業や小規模な発散源に対し、作業点の近くで捕集する省スペース型です。小瓶からの移し替え、少量の調合、試験片の洗浄など、発散量が限定的な作業で効果を出しやすい一方、塗装のように発散が大きい作業では能力不足になりやすいです。導入しやすさが魅力ですが、必要風量を満たさないと「あるのに漏れる」状態になります。溶剤の種類に応じたフィルタ選定や、防爆・静電対策も検討が必要です。小規模でも法令要件を満たす設計が前提となります。

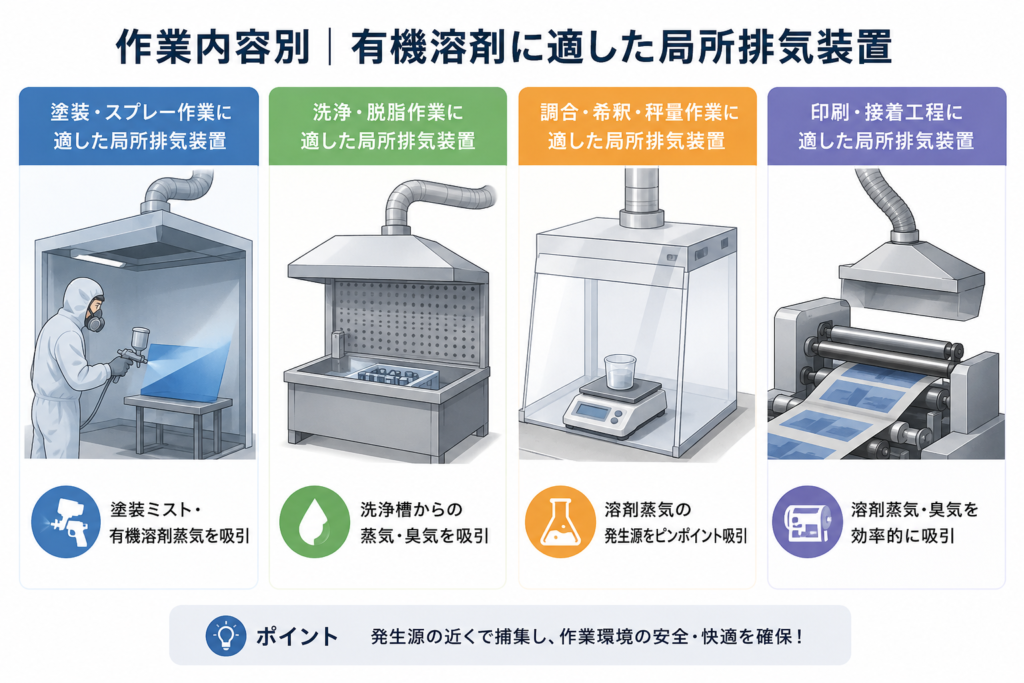

作業内容別｜有機溶剤に適した局所排気装置
作業の発散特性に合わせて、必要な捕集方法と装置タイプの選び分けを整理します。
塗装・スプレー作業に適した局所排気装置
塗装・スプレーはミストと溶剤蒸気が同時に発生し、発散量も大きいため、囲い込みができるブース型や、強制的に気流を作れる方式が適します。開放空間での簡易吸引では、ミストが拡散して周辺設備を汚し、作業者の暴露も下がりにくくなります。基本は作業範囲を区画し、吸込み方向を一定に保つ設計が重要です。フィルタでミストを捕集しつつ、溶剤蒸気の排気経路を確保する構成が一般的です。対象物のサイズ、塗装方法、作業頻度に合わせて、ブース寸法と風量を決めます。
洗浄・脱脂作業に適した局所排気装置
洗浄・脱脂は、槽や容器からの蒸発が継続的に起きやすく、作業者の呼吸域に蒸気が溜まりがちです。槽の縁で捕集するフード設計や、槽を部分的に囲う方式が有効で、ふたの運用や作業手順とセットで暴露を下げます。拭き取り洗浄のように手元で発散する場合は、作業台近傍の吸引フードや吸引アームの位置決めが重要です。温度が上がるほど蒸発が増えるため、加温の有無や換気量の余裕も検討します。回収した排気に含まれる臭気やVOCへの配慮も必要になります。
調合・希釈・秤量作業に適した局所排気装置
調合・希釈・秤量は、容器開放の時間があり、手元で高濃度になりやすい作業です。囲い式（ドラフトチャンバー型）や、発散点を小さく囲える局所フードが適し、作業者の動きで気流が乱れない設計が重要です。秤量は粉体と溶剤を併用することもあり、捕集対象が蒸気だけでなく微粒子に及ぶ場合があります。器具の出し入れ、容器の注ぎ方、拭き取りのタイミングまで運用設計しないと、装置があっても暴露が下がりません。少量でも頻度が高い現場ほど、安定した囲い式が効果を出しやすいです。
印刷・接着工程に適した局所排気装置
印刷や接着は、広い面積から蒸発する、乾燥工程がある、ライン上で連続運転するなど、発散が持続しやすい特徴があります。ラインのどこで蒸気が出るかを特定し、発散源を囲うカバーと吸引を組み合わせる設計が有効です。外付け式のフードを点在させるより、工程全体を部分囲いして気流を一方向に流すほうが安定する場合があります。溶剤の置き場、容器開放、拭き取り工程など周辺作業も発散源になりやすいので、主工程だけでなく付帯作業まで含めて換気計画を立てます。生産性を落とさない配置が鍵です。

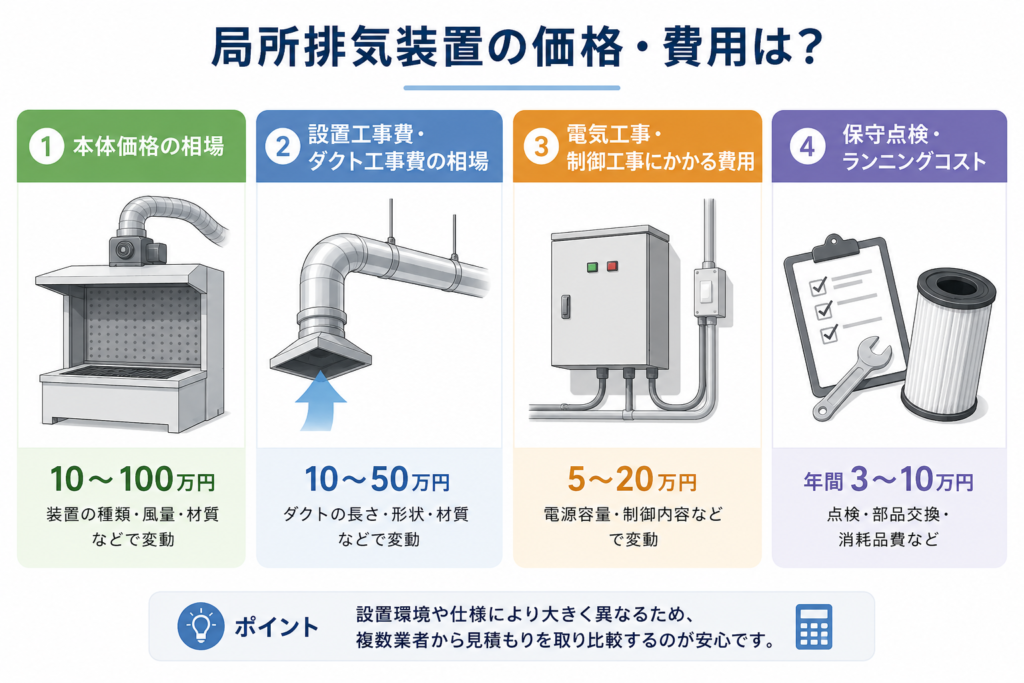

局所排気装置の価格・費用は？
費用の内訳を分解し、見積もりでブレやすいポイントと相場感をつかめるように整理します。
本体価格の相場
本体価格は、装置形式、必要風量、フード構成、耐薬品性、防爆対応、制御の有無で大きく変わります。小型・卓上型は比較的低価格帯から検討できますが、必要風量や安全要件を満たす仕様にすると価格が上がります。囲い式は筐体・制御・安全機構が一体となるため中価格帯以上になりやすく、外付け式はフードやファン選定次第で幅が出ます。重要なのは「安い本体を買って終わり」ではなく、現場で性能が出る仕様で選ぶことです。設計条件が曖昧な見積もりは、導入後に追加費用が出やすくなります。
設置工事費・ダクト工事費の相場
工事費は、ダクトの距離・曲がり・貫通の有無、屋外排気の取り回し、既存設備との干渉、足場や夜間工事の必要性で増減します。特に、建屋外壁の貫通、屋上立上げ、長距離配管はコストと工期に影響が大きい要素です。局所排気は風量を確保するためにダクト径や経路が重要で、無理な取り回しは性能低下の原因になります。設置場所の自由度が低い現場ほど、工事費が本体を上回るケースもあります。現地調査で「どこへ排気できるか」を早期に確定させるのがコスト管理の近道です。
電気工事・制御工事にかかる費用
電気工事は、電源容量、専用回路の新設、制御盤の設置場所、インバータ制御や連動運転の有無で変わります。ライン設備と連動させる場合、インターロックや非常停止連携、警報表示などが必要になり、制御工事の比率が増えます。また、防爆エリアや静電対策が必要な現場では、機器選定や配線仕様が変わり費用が上がることがあります。単に「コンセントにつなぐ」想定で見積もると後から不足が出やすいので、運転方式と安全要件を最初に整理するのが重要です。運転記録や点検記録の取り方まで含めて設計すると手戻りを減らせます。
保守点検・ランニングコスト
ランニングコストは、電気代、フィルタ交換、定期点検、風量測定や調整、消耗部品（ベルト・軸受など）の交換が中心です。フィルタ方式の場合は交換頻度が性能維持に直結し、交換を先延ばしにすると吸込みが落ちて暴露が増えるリスクがあります。ダクト内の堆積やファンの劣化も性能低下につながるため、点検計画を組み、記録を残す運用が重要です。保守契約の有無で費用は変わりますが、停止リスクの高い工程ほど、予防保全に投資したほうが結果的に安くなる傾向があります。導入時に維持費まで含めて比較するのが失敗しない方法です。

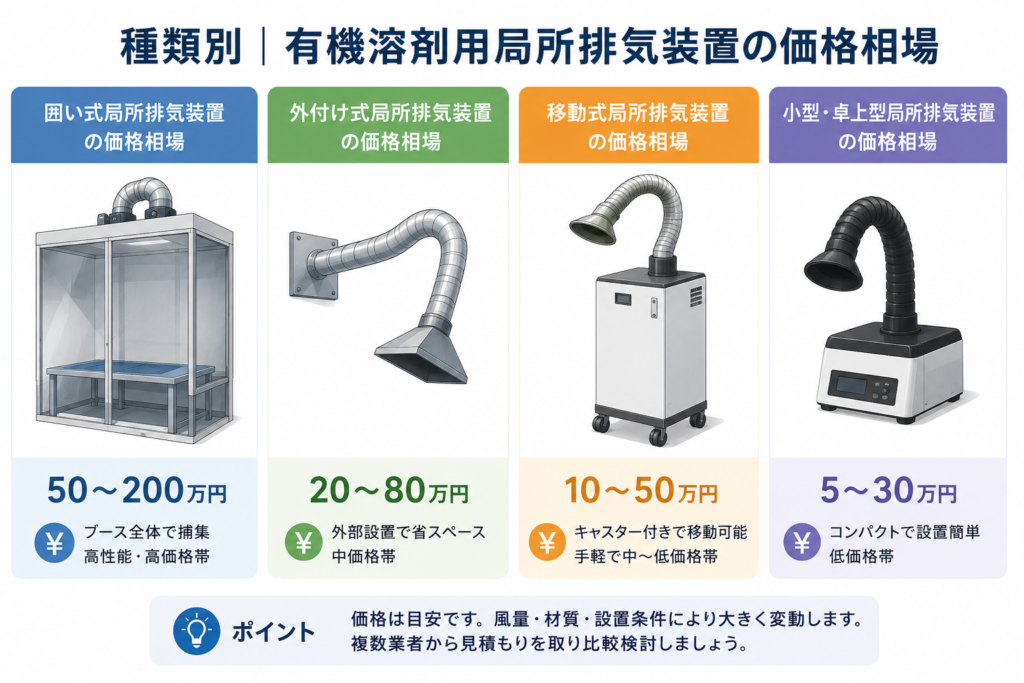

種類別｜有機溶剤用局所排気装置の価格相場
形式ごとの費用の考え方を整理し、見積もり比較で見るべき点を明確にします。
囲い式局所排気装置の価格相場
囲い式は本体がシステム化されている分、装置単体の価格は高めになりやすい一方、捕集効率を出しやすく、性能の再現性が高いのが特徴です。価格はサイズ、開口方式、耐薬品材、防爆仕様、排気処理（活性炭など）の有無で幅が出ます。設置工事は、据付と排気ダクトの接続が中心ですが、建屋条件によっては大きく増減します。見積もりでは、必要風量の根拠、開口時の風速、警報やインターロックなど安全機構の有無を比較すると、価格差の理由が見えやすくなります。安価でも性能が出ない仕様は避けるべきです。
外付け式局所排気装置の価格相場
外付け式は、フード・ダクト・ファンを現場に合わせて設計するため、価格の振れ幅が最も大きい傾向があります。短距離で屋外排気できる現場なら比較的抑えやすい一方、長距離配管や複数箇所の吸引、排気処理が必要になると費用が増えます。複数の発散源を一台でまとめるか、工程ごとに分けるかでもコストと運用性が変わります。比較のポイントは、フード形状の適合性、設計風量の妥当性、将来増設の余地、施工後の風量測定と調整が含まれているかです。装置代より工事費が支配的になりやすい点も押さえておくべきです。
移動式局所排気装置の価格相場
移動式は工事費を抑えやすく、初期投資を小さく始められるのが強みです。価格は、必要風量、吸引アームの本数や長さ、フィルタ・活性炭の構成、騒音対策の有無で変わります。ただし、フィルタ消耗が継続費用として発生しやすく、捕集対象が溶剤蒸気中心か、ミスト・粉じんも含むかで適切な構成が変わります。安価な機種でも、作業点から距離が離れると捕集できず、期待した効果が出ないことがあります。導入前に、実際の作業姿勢・作業距離で性能が出るかを確認し、運用ルール（フード位置の固定など）まで設計することが重要です。
小型・卓上型局所排気装置の価格相場
小型・卓上型は、限定的な作業に適用できるため、比較的低コストで導入しやすい一方、用途を誤ると効果が出ません。価格は、吸込み方式（背面吸引・上方吸引など）、風量、フィルタ仕様、騒音、設置サイズで変わります。溶剤蒸気に対しては活性炭などの処理構成が絡むと費用が上がり、交換頻度も運用コストになります。卓上での秤量や小分けなど、発散源が小さく、作業点が固定される工程に向きます。見積もりでは、対象溶剤と発散量の想定、必要風量の根拠、フィルタ交換・性能確認の方法まで含めて比較すると失敗しにくくなります。

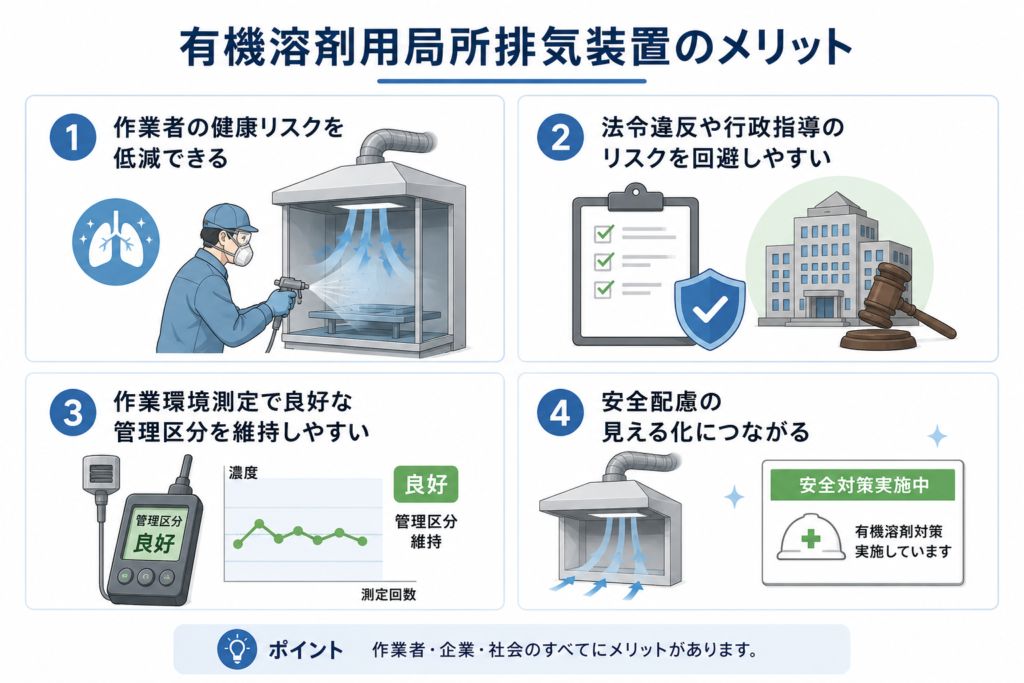

有機溶剤用局所排気装置のメリット
導入で得られる効果を、健康・法令・品質・マネジメントの観点で整理します。
作業者の健康リスクを低減できる
局所排気装置の最大のメリットは、蒸気が作業者の呼吸域に到達する前に捕集し、吸入暴露を下げられる点です。頭痛やめまいなどの急性症状の抑制だけでなく、長期的な健康影響の低減にもつながります。臭気の低減で作業快適性が上がり、作業者の集中力維持にも寄与します。また、保護具に頼り切らず、設備でベース濃度を下げることで、マスクの装着漏れや不適切使用のリスクも下げやすくなります。教育や運用が整うほど、ヒヤリハットの減少や欠勤リスクの抑制といった経営面の効果も期待できます。
法令違反や行政指導のリスクを回避しやすい
有機溶剤作業は法令要件が明確な領域であり、局所排気装置の整備はコンプライアンス対応の中心になります。必要な設備がない、性能が出ていない、点検記録がないといった状態は、監督署の指導や是正につながりやすいです。適切な設計・施工・点検を行えば、指導リスクを下げるだけでなく、監査対応の説明がしやすくなります。さらに、作業環境測定や特殊健診など周辺の義務も、設備対策が整っているほど運用が組み立てやすくなります。結果として、現場の属人運用から脱し、再現性のある安全管理に移行できます。
作業環境測定で良好な管理区分を維持しやすい
局所排気装置は、作業環境中の溶剤濃度の低減に直結し、測定結果の安定化に寄与します。測定のたびに結果がぶれる現場は、発散源の近くでの濃度ムラや、気流の乱れが原因になりやすく、設備面の改善が効果的です。捕集効率が上がると、換気量に余裕が生まれ、工程条件の変化にも耐えやすくなります。良好な管理区分を維持できれば、追加対策の連鎖や突発的な是正コストを抑えやすくなります。ポイントは、導入後も風量測定と調整を定期的に行い、性能を「維持」する運用を作ることです。
安全配慮の見える化につながる
局所排気装置を整備すると、危険源に対して設備で対策していることが目に見える形になります。これは現場教育のしやすさにつながり、作業者の安全意識を揃えやすくなります。装置の表示、点検記録、運転状態の監視が整うほど、「何を守れば安全か」が明確になり、ルール逸脱も減らしやすくなります。また、採用や定着の観点でも、作業環境の整備は企業の信頼につながります。取引先監査や品質監査で説明が必要な業種では、安全衛生の取り組みを具体的に示せる点もメリットです。設備と運用を一体で整えることで、現場改善の継続が回りやすくなります。

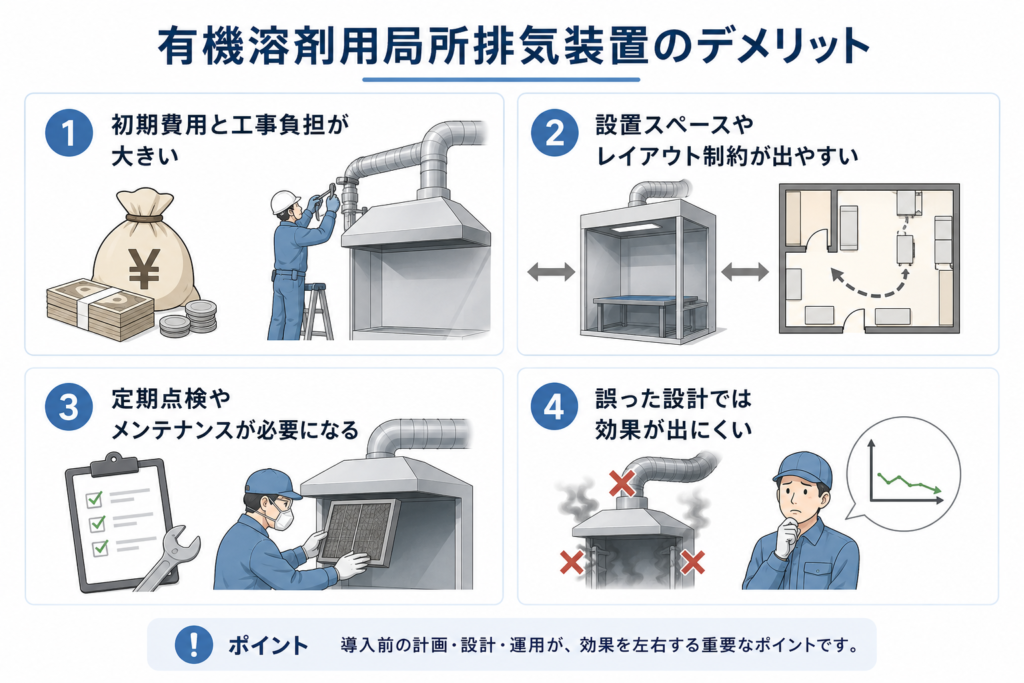

有機溶剤用局所排気装置のデメリット
導入時に詰まりやすい論点を先に理解し、計画段階でつぶすべきポイントを整理します。
初期費用と工事負担が大きい
局所排気装置は本体だけでなく、ダクト・ファン・電気・制御・場合によって排気処理まで含めたシステム投資になります。建屋条件により工事が大掛かりになると、初期費用が膨らみやすく、工期調整も必要になります。稼働を止められない工程では夜間工事や段階施工になり、さらに費用が上がることがあります。コストを抑えようとして風量を削ると性能不足につながるため、必要性能を守りながら最適化する設計が重要です。現地調査と基本設計を丁寧に行い、見積もりの前提条件を揃えることが、無駄な追加費用を防ぐ鍵になります。
設置スペースやレイアウト制約が出やすい
フードの位置、作業動線、ダクト経路、点検スペースを確保しないと、現場にとって使いにくい設備になりがちです。特に、囲い式は装置サイズが大きく、作業台周辺のレイアウトを変更する必要が出ることがあります。外付け式でも、吸引アームが作業を邪魔する、ダクトが干渉するなど、実際の運用でストレスになるケースがあります。使いにくい設備は、結果的に使われなくなり、性能があっても意味を失います。設計段階で作業者の動きを観察し、操作性を優先した配置にすることが大切です。将来の工程変更も見据えて、可変性のある設計にしておくと安心です。
定期点検やメンテナンスが必要になる
局所排気装置は導入して終わりではなく、性能を維持するための点検が必須です。フィルタ交換、ダクト内清掃、ファンの点検、風量測定と調整などを怠ると、吸込みが落ち、暴露が増えるリスクが高まります。現場では「運転しているから大丈夫」と誤解されやすいですが、性能低下は見えにくく、気づいたときには測定結果の悪化や臭気の増加として現れます。保守契約を結ぶか、社内で点検体制を作るかを決め、記録を残す運用が重要です。ランニングコストを事前に織り込み、継続できる管理方法を設計しておくと失敗しにくくなります。
誤った設計では効果が出にくい
局所排気は「近くで吸えばOK」ではなく、フード形状、距離、気流、必要風量が揃って初めて効果が出ます。発散源からフードが遠い、作業者が気流を遮る、ダクト抵抗で風量が出ていない、といった状態では、装置があっても蒸気が漏れてしまいます。現場の作業姿勢や手順を無視した設計は、実運用で性能が崩れやすいのが典型です。また、複数箇所を一台で吸引する場合、バランスが悪いと一部の吸引が不足します。設計の根拠（必要風量の算定、測定と調整の計画）を明確にし、導入後に風量確認を必ず実施することが重要です。安さ優先の簡易設計は、結果的に再工事になることがあります。

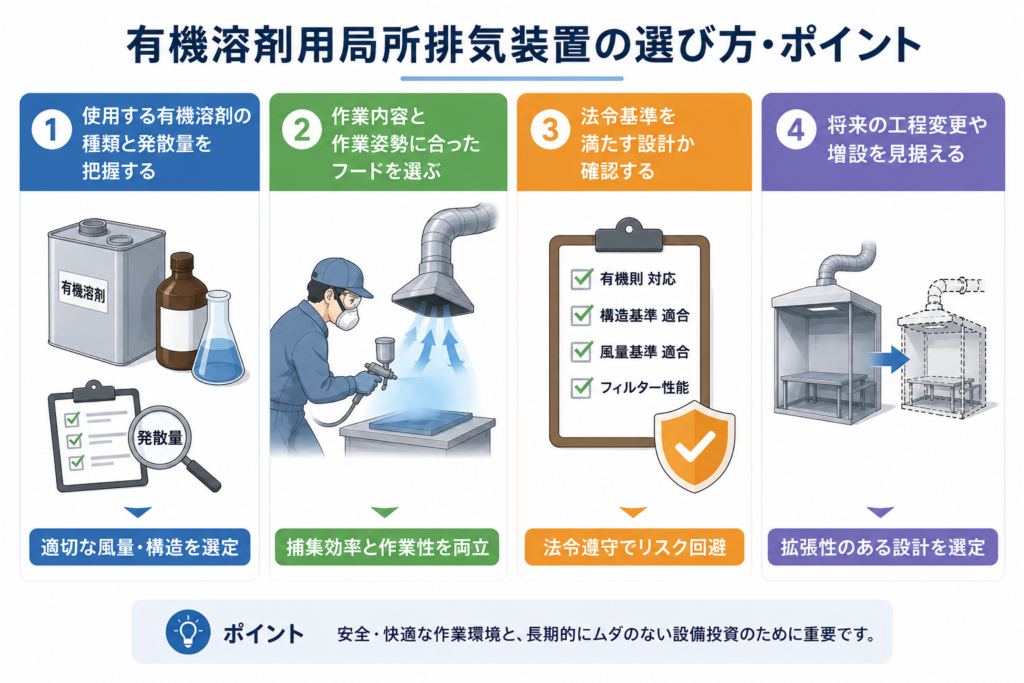

有機溶剤用局所排気装置の選び方・ポイント
現場で性能を出し、法令にも耐えるために、選定時に外せない判断軸を整理します。
使用する有機溶剤の種類と発散量を把握する
最初に行うべきは、何の溶剤を、どれだけ、どんな温度条件で扱うかを整理することです。溶剤の蒸気圧や臭気、混合比、使用量、作業時間が分かると、発散の見立てができ、必要な捕集方式が選びやすくなります。加温や乾燥工程があると発散が増えるため、通常時とピーク時の条件を分けて検討するのが重要です。溶剤が複数ある現場では、最も厳しい条件に合わせるか、工程ごとに設備を分けるかを判断します。ここが曖昧だと、見積もりの前提が揃わず、比較しても正しい判断ができません。SDSの情報も活用して、溶剤特性を把握するのが近道です。
作業内容と作業姿勢に合ったフードを選ぶ
局所排気の成否は、フードの形状と位置でほぼ決まります。作業者がどこに立ち、手元がどこで動き、発散源がどこに生まれるかを観察し、その動きに自然に沿う形でフードを配置することが重要です。囲い式が使える作業なら囲い式が安定しやすい一方、ライン作業や大型ワークでは外付け式の工夫が必要です。吸引アームは便利ですが、邪魔になると使われなくなるため、可動範囲と固定位置を設計します。作業者の呼吸域を守る気流になるよう、風向きと障害物も含めて検討するのがポイントです。「現場で使える形」を優先すると、性能も安定します。
法令基準を満たす設計か確認する
法令対応では、装置の種類だけでなく、性能が出ていること、点検・記録ができることが重要です。必要に応じて風量の測定や調整を実施し、導入後に性能を確認できる計画になっているかを確認します。また、対象作業の区分によって求められる設備や運用が変わるため、メーカー任せにせず、根拠を提示してもらうことが重要です。防爆・耐薬品・静電対策が必要なケースでは、仕様を外すと安全上の問題になります。さらに、作業環境測定や特殊健診、保護具運用と整合する設備であることもチェックポイントです。監査・指導に耐える「説明可能性」を確保することが、結果的にコストを下げます。
将来の工程変更や増設を見据える
現場は溶剤の変更、使用量の増減、レイアウト変更が起きやすく、設備を固定しすぎると追随できなくなります。将来の変化を想定して、増設の余地、ダクト経路の拡張性、ファン能力の余裕、フード追加のしやすさを確認すると、長期的な総コストを抑えやすくなります。移動式や外付け式を組み合わせて段階導入する、まず重要工程から対策して水平展開する、といった計画も有効です。導入時に「現状最適」だけで決めると、変更のたびに再工事が発生します。設備仕様だけでなく、点検体制や記録運用も拡張できる形にしておくと、組織として回しやすくなります。継続運用まで含めた設計が、失敗しない選び方です。
